Pericallis ユニバーサルテスタ
ユニバーサルテスタのプロトタイプ機です。 信号発生器と信号モニタの機能を有した汎用テスタです。ソフトウエアのカスタマイズによって研究開発や工程検査のツールとして使用できます。
Pericallisユニバーサルテスタのソフトウエアとハードウエアの構成を下図に示します。
ソフトウエア構成図は、TOPPERS標準と弊社にてポーティングした部分、自社開発した部分を色別で記載しております。ハードウエア構成図は、ボード・モジュール構成を色別で記載しております。


CPU |
AP4010 / ARM926EJ-S |
クロック |
CPUコア 108MHz / バスクロック 108MHz |
ROM |
NOR FLASH 4Mbyte, NAND FLASH 32Mbyte |
RAM |
SDRAM 32Mbyte, SRAM 2Mbyte x2 |
OS |
TOPPERS JSP(μITRON4.0仕様準拠) |
LCD |
6.4inch TFT VGA (640×480ピクセル) |
タッチパネル |
4線式 抵抗膜方式 |
ネットワーク |
10Base-TX(TCP/IP, Telnet, FTP) |
FPGA |
Spartan3E X2 (XC3S250E, XC3S500E 各1chip |
アナログ入力 |
2ch, 40Msps, 入力電圧範囲±40V |
デジタル入力 |
2ch, 40Msps, 入力電圧範囲1.8~5V |
アナログ出力 |
2ch, 40Msps, 出力電圧範囲±4V |
デジタル出力 |
2ch, 40Msps, 出力電圧範囲1.8~5V |
Pericallisユニバーサルテスタのソフトウエアとハードウエアの構成を下図に示します。
ソフトウエア構成図は、TOPPERS標準と弊社にてポーティングした部分、自社開発した部分を色別で記載しております。ハードウエア構成図は、ボード・モジュール構成を色別で記載しております。

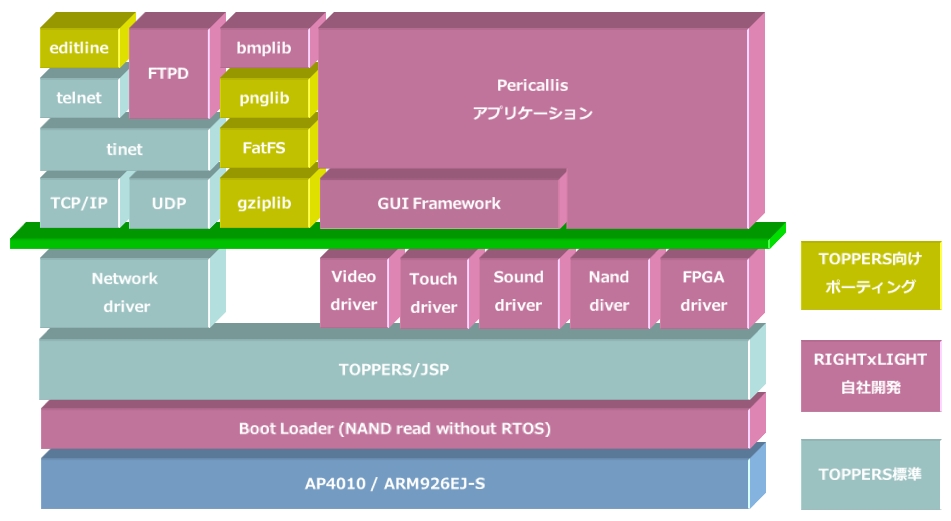

ソフトウエア構成図

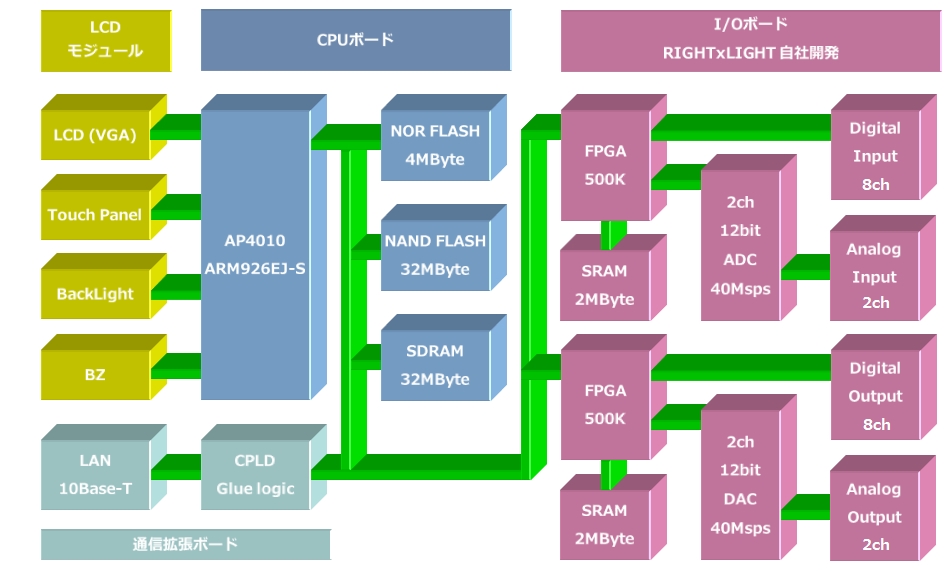

ハードウエア構成図
